變換電路的類型

電力變換通常分為四大類，交流變直流（AC→DC)的整流電路；直流變交流（DC→AC）的逆變電路；直流變直流（DC→DC）的直流斬波電路；交流變交流（AC→AC）的交流交流電路。

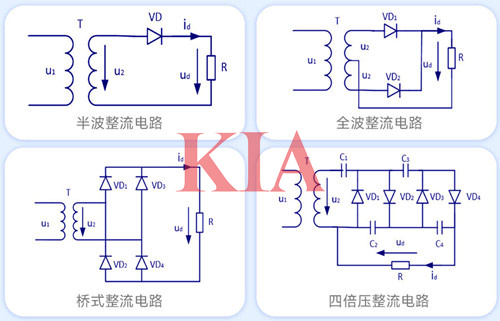

交流-直流變換電路圖

四種變換電路

交流-直流變換又稱為整流，整流電路按輸入交流的相數可分為單相整流與多相整流；按照構成器件可分為全控整流、半控整流以及不控整流；按電路結構可分為橋式整流與零式整流。常用的整流電路主要有半波整流電路、全波整流電路、橋式整流電路以及倍壓整流電路。

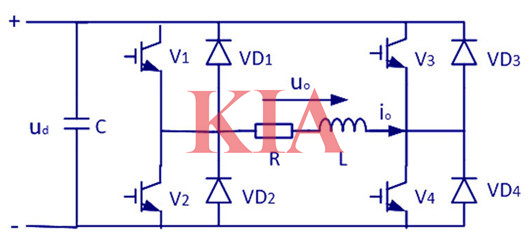

直流-交流變換電路圖

四種變換電路

與整流相對應，直流-交流變換又稱為逆變。當交流側接有電源時（接入電網）為有源逆變，交流側直接連接負載時為無源逆變。實際應用中，常用的逆變電路為全橋逆變電路，電壓型全橋逆變電路的結構如圖所示。

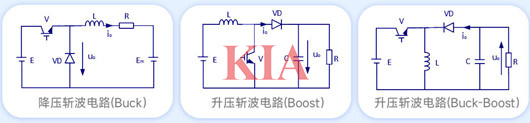

直流-直流變換電路圖

四種變換電路

直流-直流變換電路的功能是將一種直流電變為另一種直流電。根據電路結構不同，直流-直流變換電路分為非隔離型DC-DC電路以及隔離型DC-DC電路。非隔離型DC-DC電路主要實現直流的直接變換，又分為升壓（Buck）、降壓（Boost）以及升降壓（Buck-Boost）電路，電路結構如圖所示，降壓/升壓電路（Buck/Boost）應用最為廣泛。

交流-交流變換電路圖

四種變換電路
