從高電壓向低電壓變換的接口

高電壓向低電壓變換的接口要點不是“L”／“H”的邏輯傳輸上的問題，而是在低的電壓下流入接納IC的輸入部分的電流以及因此引起的器件損傷問題。

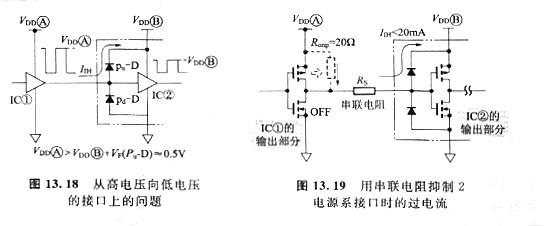

在接納IC的電源電壓比發送lC的電源電壓低的場所，如圖13.18所示，經過IC②的輸入維護電路產牛的穩定電流IIH會導致器件劣化，所以不能夠直接中止接口。針對這個問題，如圖13. 19所示，采用給信號線插入串聯電阻，抑止電流I_IH的方法。

以普通的CMOS器件的輸入維護二極管電流(額定值20mA)為例來計算串聯電阻的值。首先需求把握發送IC的p溝一側的輸出阻抗。

在圖13.19的場所，設VOH=2.5V(VCC：2V+VF:0.5V)時的I_OH作為IIH流過接納IC的輸入維護二極管。假定前級IC的輸出阻抗為20Ω，那么為了滿足額定電流，需求105Q的電阻。由于理論的2電源間的指令序列（ON，OFF的定時）并非完好分歧，所以必需設定接納IC的Vcc=OV時發送IC流過IOH的最壞條件。因此，為了安全起見，希望電阻值在205Q以上。這樣，假設能夠把握輸出阻抗，也

容許以在一定程度上制定對策。

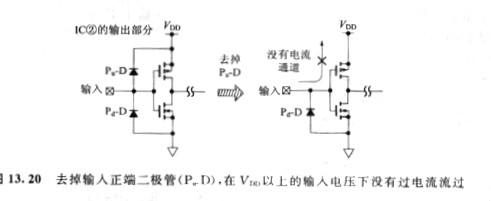

伴隨著電子設備的高功用化.節能／低電壓化，多電源是一種意向，電源電壓不同的IC間的接口曾經是不可避免的。新的輸入維護電路在開發中，如圖13. 20所示，取掉二極管，斷開基于高→低電壓間隙的電流通道，有可能成為流利的接口。

把實現不同電壓電平的接口叫做電壓變換功用（容忍功用）。附有容忍功用的 IC，能夠中止高→低的電壓變換，也沒有對漏電流／穩定電流的增加和傳輸延遲時間的滯后作出犧牲。

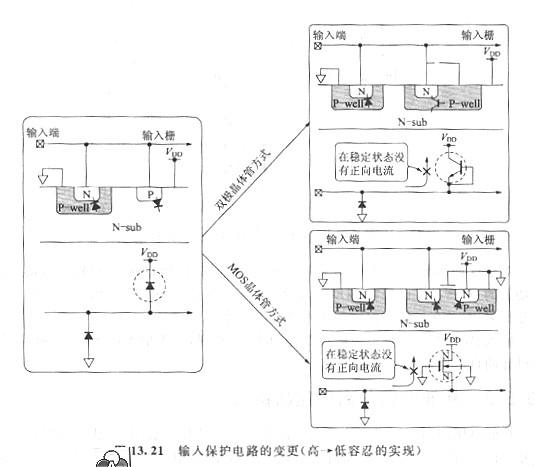

過去在維護CMOS器件免受外來浪涌（靜電等過電壓、過電流）損傷的輸入保護電路中，采用簡單而高效的一對二極管的方式。為了順應電壓變換接口的需求，往常半導體廠家采用新的維護電路，完成了無二極管的等效結構。
