短溝道效應（short-channel effects）是當金屬氧化物半導體場效應管的導電溝道長度降低到十幾納米、甚至幾納米量級時，晶體管出現的一些效應。這些效應主要包括閾值電壓隨著溝道長度降低而降低、漏致勢壘降低、載流子表面散射、速度飽和、離子化和熱電子效應。
在半導體器件設計中，短溝道效應（ShortChannelEffect,SCE）是指當MOSFET的溝道長度（L）縮小到與耗盡區寬度相當時，器件的電學特性（如閾值電壓VT、亞閾值擺幅SS、漏電流leakagecurrent等）顯著偏離長溝道行為的現象。隨著工藝節點進入納米尺度（如5nm、3nm），SCE成為制約器件性能和可靠性的核心挑戰之一。

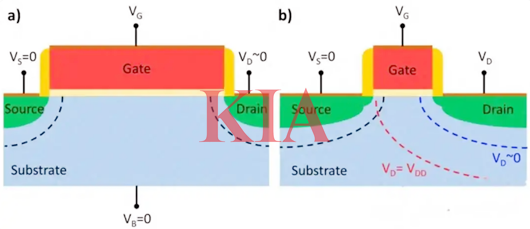

圖1長溝道和短溝道的MOSFET，虛線表示耗盡區域
如圖1所示，由源極和漏極擴散區域形成的耗盡區，會在摻雜最少的結的一側延伸，也就是在襯底中延伸。對于長溝道晶體管而言，與柵極總長度相比，這些耗盡區的延伸可以忽略不計，并且這種影響對晶體管的電學特性的作用也微乎其微（圖1.a）。

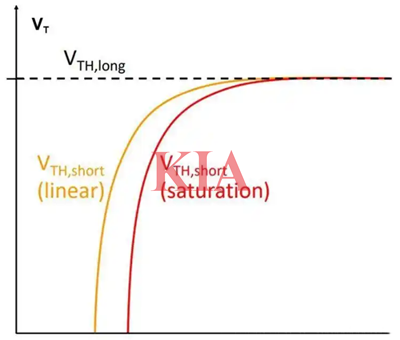

然而，隨著柵極長度的縮小，耗盡區的延伸長度變得與溝道長度相當，柵極會部分失去對溝道的控制（圖1.b）。結果，在短溝道長度下會出現“閾值電壓滾降（VTHroll-off）”效應（圖2.）。
此外，如果在漏極施加偏壓（通常源極接地），漏極擴散區域的耗盡區會在溝道內進一步加深，從而減小有效柵極長度——溝道長度調制效應，因此在VDS=VGS-VTH以上，電流不會飽和。當VDS值更高時，漏極耗盡區會進一步延伸到襯底，直至與源極耗盡區重疊。
因此，在短溝道晶體管中，漏極偏壓會進一步削弱柵極的控制能力。由于強漏極偏壓導致源極/漏極耗盡區的這種重疊，會使Source與Bulk結處的勢壘降低。由此導致的閾值電壓降低就定義了漏致勢壘降低（DIBL）效應。
總體結果是，隨著柵極長度的縮小，閾值電壓降低，當晶體管處于飽和區時，這種現象更為明顯（圖2）。
dibl效應
漏致勢壘降低效應（Drain-Induced Barrier Lowering，DIBL）是金屬氧化物半導體場效應管（MOSFET）中的重要物理效應，表現為漏極電壓升高時源極勢壘高度降低，導致器件閾值電壓下降。
當溝道長度縮短至納米級時，漏極耗盡層電場會穿透至源端區域，導致源結勢壘高度降低，形成柵極無法控制的漏電流通道。該效應直接造成閾值電壓下降和亞閾值電流陡增，導致器件關斷失效。
