車載充電機

車載充電機（On-board Charger，簡稱OBC），OBC是電動汽車內部用于充電的關鍵設備，作用是將電網提供的交流電（AC）轉換為電池所需的直流電（DC），為電動汽車的動力電池組補充電能。

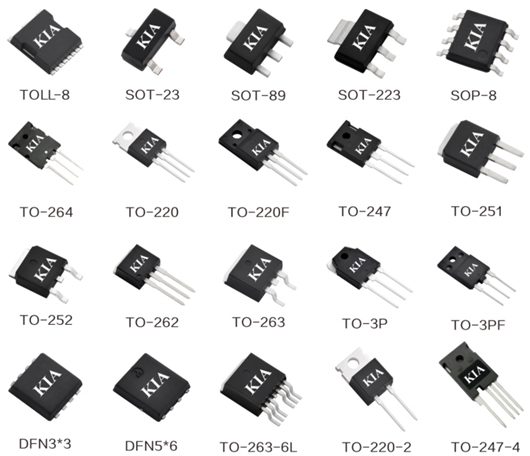

車載充電機OBC是決定電動汽車充電功率和效率的關鍵部件之一，而二極管和 IGBT、SiC MOSFET等功率半導體就是實現OBC直流電與交流電變換的關鍵器件。

車載充電機,原理,作用

一般車載充電機可分為單向車載充電機、雙向車載充電機和集成式車載充電機。

車載充電機的工作原理

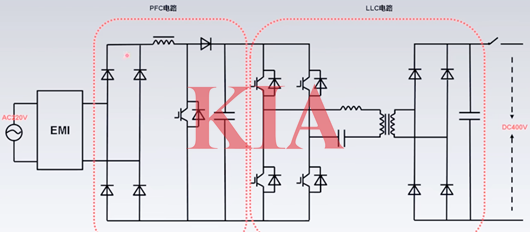

車載充電機原理在于兩個轉換過程：首先是交流轉直流（AC/DC）轉換，它將電網提供的交流電轉換為直流電；隨后是直流轉直流（DC/DC）轉換，這一步進一步將直流電調整為適合動力電池的電壓和電流。

車載充電機,原理,作用

交流轉直流（AC/DC）轉換過程：

電網提供的交流電首先會經過EMI濾波電路，作用是消除噪聲和干擾，確保電源的純凈。隨后，交流電通過AC/DC轉換器，也就是我們常說的整流器，被轉換為直流電。轉換完成后，再通過濾波器進一步去除電壓中的紋波，從而得到穩定且平滑的直流電。

直流轉直流（DC/DC）轉換過程：

穩定直流電接下來會進入開關電源進行電壓和電流的精細調整。這一步驟旨在滿足動力電池的充電需求，確保充電過程中的電壓和電流控制在安全范圍內。在此過程中，可能會涉及PFC（功率因數校正）電路，其目的是提高電源的使用效率，減少不必要的電能損耗。同時，OBC內部的電池管理系統（BMS）會與電動車的BMS進行實時通信，共同監控和管理充電過程，確保充電的安全性和高效性。最終，經過調整的直流電會通過DC/DC轉換器，例如LLC模塊，輸出給動力電池組進行充電。
