開關穩壓器工作原理及作用詳解-KIA MOS管
信息來源：本站 日期：2025-07-30
開關穩壓器通過控制晶體管在ON狀態、OFF狀態之間切換（開關動作），配合能量存儲元件（如電容或電感），調節輸出電壓的穩定性。
開關穩壓器工作原理基于負反饋控制機制和脈沖寬度調制（PWM)技術。

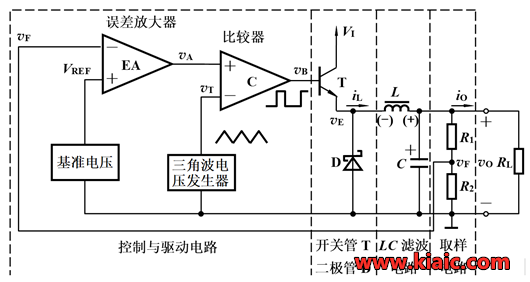

開關穩壓電路原理圖
開關穩壓器通過高頻開關管（如MOSFET）周期性導通/關斷，配合電感和電容儲能，實現電壓轉換。核心是能量斷續傳遞，利用脈沖寬度調制（PWM）或脈沖頻率調制（PFM）控制輸出電壓。
核心結構
開關管：MOSFET（同步整流方案中可能包含上下管）。
電感與電容：用于儲能和濾波。
控制電路：PWM控制器、誤差放大器和反饋網絡。
續流二極管/同步整流管：在開關管關斷時為電感提供續流路徑。
優點
高效率：尤其適合大壓差、大電流場景（如24V→5V效率可達90%）。
靈活拓撲：支持升壓、降壓、升降壓和負壓輸出。
低發熱：損耗主要為開關和導通損耗，散熱壓力小。
缺點
高噪聲：開關動作導致EMI和輸出紋波（需濾波和Layout優化）。
設計復雜：需計算電感值、環路穩定性，并優化PCB布局。
成本較高：高頻電感和MOSFET增加成本。
開關穩壓器工作原理步驟
開關穩壓器內部包含誤差放大器、PWM控制器及功率開關元件（如晶體管或MOSFET)。工作時，誤差放大器持續比較輸出電壓與基準電壓的差異，并通過PWM信號動態調整功率元件的導通時長。
反饋調節：通過電阻分壓網絡采樣輸出電壓，與基準電壓（通常由帶隙基準源產生）比較，生成誤差信號。
PWM控制：誤差信號驅動PWM模塊，調整開關管的通斷比例（占空比），從而改變輸出電壓。例如，當輸出電壓偏低時，PWM會增加高電平時長；偏高時則減少通斷時間。
能量存儲：電容或電感在開關管導通時儲能，斷電時釋放能量，平滑脈動電壓。
開關穩壓器的作用
穩定輸出電壓開關穩壓器的作用是通過高頻開關技術實現電能的高效轉換與精確穩壓，為各類電子設備提供穩定可靠的電源輸出。
1.閉環反饋控制：通過誤差放大器實時監測輸出電壓與基準電壓差值，利用PWM或PFM技術動態調節開關通斷時間比例。
2.能量動態調節：開關導通時電感儲存能量，關斷時釋放能量至負載。配合電容濾波實現平滑電流輸出。
開關穩壓器適用于高效率、大功率需求場景，如工業設備、消費電子充電設備等。
