MOS晶體管自身產生的噪聲中，特別重要的是熱噪聲和閃爍噪聲
信息來源：本站 日期：2017-08-16
MOS晶體管自身產生的噪聲中，特別重要的是熱噪聲和閃爍噪聲（1／f噪聲）。
電子在電阻巾作隨機運動，因此電阻的兩端會產生噪聲電壓，這種噪聲電壓稱為熱噪聲。MOS晶體管的溝道具有電阻成分，所以會產牛熱噪聲。
如圖1. 34(a)所示，MOS晶體管的熱噪聲可以用不含熱噪聲的MOS晶體管以及與柵極連接的電壓源束表示。這時，強反型的飽和區中MOS晶體管的熱噪聲
用下式表示：
式中，R為波爾茲曼常數（1. 38X10-23.]/K）；T為絕對溫度，△f為帶寬；gm為MOS晶體管的跨導。
頻譜密度ν2nt△與頻率沒有關系，是一定的，顯示出白噪聲特性。
圖1. 34(b)是用與不含熱噪聲的M()S晶體管并聯電流源表示的熱噪聲模型。這時MOS晶體管的熱噪聲電流由下式出：
MOS晶體管的熱噪聲頻譜密度ν2nt／△與頻率沒有關系，是一定的，顯示出白噪聲特性。
OP放大器IC等商品中，噪聲電壓νnt或噪聲電流int往往是作為每Hz值表示的。不過可以看iH，給Hi的是式(1.22)或者式(1.23)平方根。
所謂閃爍就是起伏的意思。閃爍噪聲與頻率的倒數（]/f）成比例，所以也稱為1/f噪聲。這種噪聲起伏的起因主要來自兩方面。
在Si晶體內部相鄰原子是靠電子共有的共價鍵結合起來的。但是在Si與SiO2的界面上，存在沒有構成共價鍵的懸掛鍵。這些懸掛鍵俘獲電子或者釋放電子的過程是隨機地反復進行的，因此使漏極電流產生起伏，這就是載流子數目的起伏。

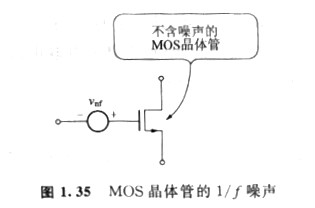

如圖1. 35所示，MOS晶體管1/f噪聲可以用不含噪聲的MOS晶體管以及接在柵極上的電壓源來表示，這時柵極換算噪聲電壓tνnf用下式給出：
式中，K1是噪聲系數。
裁流子與起伏的品格之間的相互作用，被認為是載流子遷移率發生起伏的原因，這叫做遷移率起伏。這種遷移率起伏引起的柵極換算噪聲電壓νnf用下式表示：式中，K2是與VGS有依賴關系的噪聲系數(與前面的K1的單位不相同)。
NMOS晶體管巾載流子的起伏是主要的，而PMOS晶體管中遷移率的起伏處于支配地位。不論哪種場合，]／f噪聲都與頻率f以及MOS晶體管的面積(WXL)成反比。
n+多晶硅柵的NMOS晶體管中，在Si/Si02界面附近的Si表面上會產生溝道，叫做表面溝道。而n+多晶硅柵的PMOS晶體管，在離開Si/SiO2界面附近的Si內部會產生溝道，這叫做埋入溝道。
表面溝道晶體管中載流子比較容易被存在于Si/Si02界面上的界面能級俘獲，而埋人溝道晶體管中的溝道距離Si/Si0：界面比較遠，所以俘獲載流子比較困難。
因此，一般來說，PMOS晶體管的1／f噪聲要比尺寸相同的NMOS晶體管小。
同時考慮熱噪聲和1／f噪聲時，MOS晶體管的噪聲電壓可表示為
圖1. 36示出其噪聲頻譜密度的頻率特性。
MOS晶體管的1／f噪聲比雙極晶體管大，所以如何抑制l／f噪聲對于CMOS模擬電路就非常重要。降低MOS晶體管的1／f噪聲的方法可以歸納為以下幾點：
(])增大MOS晶體管的面積(WXL)。
(2)對于電路的噪聲特性影響大的晶體管（例如差動放大電路的輸入差動對），采用PMOS晶體管。
(3)單位面積柵電容大的晶體管的l／f噪聲小。就是說減薄柵氧化膜的厚度，有利于降低l/f噪聲。
