場效應管導通與截止由柵源電壓來操控，關于增強場效應管方面來說，N溝道的管子加正向電壓即導通，P溝道的管子則加反向電壓。一般2V～4V就OK了。
可是，場效應管分為增強型和耗盡型，增強型的管子是必須需求加電壓才干導通的，而耗盡型管子本來就處于導通狀況，加柵源電壓是為了使其截止。
開關只有兩種狀況通和斷，三極管和場效應管作業有三種狀況，1.截止，2.線性擴大，3.飽滿（基極電流持續添加而集電極電流不再添加）。使晶體管只作業在1和3狀況的電路稱之為開關電路，一般以晶體管截止，集電極不吸收電流表明開關；以晶體管飽滿，發射極和集電極之間的電壓差挨近于0V時表明開。開關電路用于數字電路時，輸出電位挨近0V時表明0，輸出電位挨近電源電壓時表明1。所以數字集成電路內部的晶體管都工作在開關狀況。

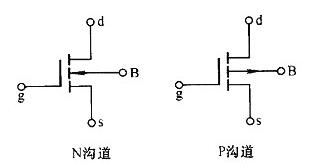

場效應管按溝道分可分為Ｎ溝道和Ｐ溝道管（在符號圖中可看到中間的箭頭方向不一樣）。
按資料可分為結型管和絕緣柵型管，絕緣柵型又分為耗盡型和增強型，一般主板上大多是絕緣柵型管簡稱MOS管，而且大多選用增強型的Ｎ溝道，其次是增強型的Ｐ溝道，結型管和耗盡型管簡直不用。 場效應晶體管簡稱場效應管.由大都載流子參加導電,也稱為單極型晶體管.它歸于電壓操控型半導體器材. 場效應管是使用大都載流子導電,所以稱之為單極型器材,而晶體管是即有大都載流子,也使用少量載流子導電,被稱之為雙極型器材.有些場效應管的源極和漏極能夠交換使用,柵壓也可正可負,靈活性比晶體管好。
開啟電壓(YGS（th））也稱為“柵極閾值電壓”，這個數值的選擇在這里主要與用作比擬器的運放有火。VMOS不像BJT，柵極相關于源極需求有一定的電壓才干開通，這個電壓的最低值（通常是一個范圍）稱為開啟電壓，飽和導通電壓普通為開啟電壓的一倍左右，假如技術手冊給出的開啟電壓是一個范圍，取最大值。VMOS的開啟電壓普通為5V左右，低開啟電壓的種類有2V左右的。假如采用5. 5V丁作電壓的運放，其輸出電平最大約為土2.5V，即便采用低開啟電壓的VMOS，如圖2.6中的2SK2313，最低驅動電平也至少為土5V，因而依據上文關于運放的選擇準繩，5.5V工作電壓的運放實踐上是不能用的，引薦的工作電壓最低為±6V，由于運放的最高輸出電平通常會略低于工作電壓，即便是近年來開端普遍應用的“軌至軌”輸入／輸出的運放也是如此。
P溝道VMOS當然也能用，只是驅動辦法與N溝道相反。不過，直到現在，與N溝通同一系列同電壓規格的P溝通的VMOS，普通電流規格比N溝道的低，而飽和導通電壓比N溝道高。因而選N溝道而不選P溝道。
導通時序可分為to~t1、t1~t2、 t2~t3 、t3~t4四個時間段，這四個時間段有不同的等效電路。
1）t0-t1：C GS1 開始充電，柵極電壓還沒有到達V GS（th），導電溝道沒有形成，MOSFET仍處于關閉狀態。
2）[t1-t2]區間, GS間電壓到達Vgs（th），DS間導電溝道開始形成，MOSFET開啟，DS電流增加到ID, Cgs2 迅速充電，Vgs由Vgs（th）指數增長到Va。
3）[t2-t3]區間,MOSFET的DS電壓降至與Vgs相同,產生Millier效應，Cgd電容大大增加,柵極電流持續流過，由于C gd 電容急劇增大，抑制了柵極電壓對Cgs 的充電,從而使得Vgs 近乎水平狀態，Cgd 電容上電壓增加,而DS電容上的電壓繼續減小。
4）[t3-t4]區間,至t3時刻,MOSFET的DS電壓降至飽和導通時的電壓,Millier效應影響變小，Cgd 電容變小并和Cgs 電容一起由外部驅動電壓充電, Cgs 電容的電壓上升,至t4時刻為止.此時C gs 電容電壓已達穩態,DS間電壓也達最小，MOSFET完全開啟。
俗稱耐壓，至少應該為主繞組的3倍，需求留意的是，主繞組的電壓指的是圖2.6中的N2或者N3，而不是二者相加。詳細而言，圖中為10.5V，因而Q1、Q2的電壓規格至少為31.5V，思索到10%的動搖和1.5倍的保險系數，則電壓規格不應該低于31.5 X 1.1X 1.5＝52V。圖中的2SK2313的電壓規格為60v，契合請求。
其次，依據普通經歷，電壓規格超越200V的VMOS，飽和導通電阻的優勢就不明顯了，而本錢卻比二極管高得多，電路也復雜。因而，用作同步整流時，主繞組的最高電壓不應該高于40V。
這個問題主要與最大耗散功率有關，由于計算辦法復雜并且需求實驗停止驗證，因而也能夠直接用理論辦法進行肯定，即在實踐的工作環境中，依照最極端的最高環境溫度，比方夏天比擬熱的溫度，如35℃，依據實踐所需求的工作電流，接上適宜的假負載，連續工作2小時左右，假如MOS管散熱片(TAB)不燙手，就根本上能夠運用。這個辦法固然粗略，但是很簡單適用。
越小越好，典型值最好小于10mQ，這個數值以從技術手冊上查到。
